产品详情您的地位：首页 > 供给产品 > 拉压式柱式传感器 > 柱式传感器LF-603
 |
|

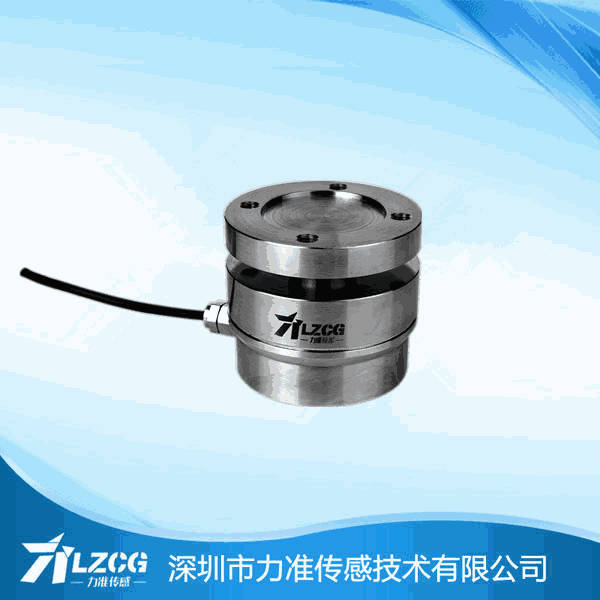

柱式传感器LF-603
产品特点及用处：
J9集团传感提供的柱式传感器拥有高精度、高动态响应、体积幼等特点。不锈钢材质适合于大量程测试。
本产品拥有过载能力强的优势，重要利用于研磨、抛光、压装等领域的力值检测。

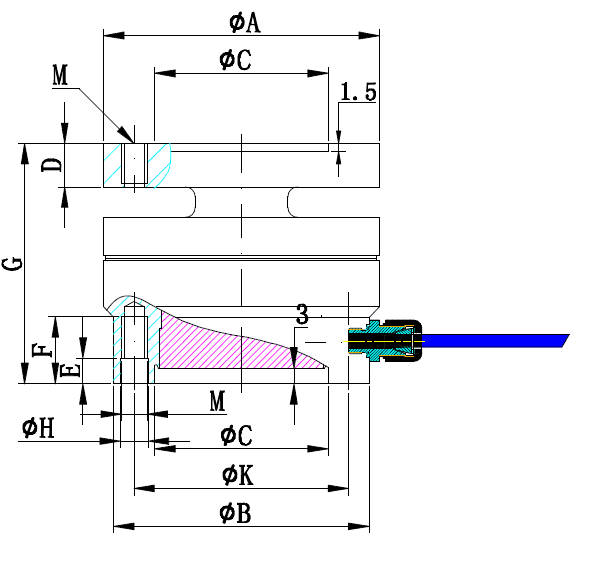

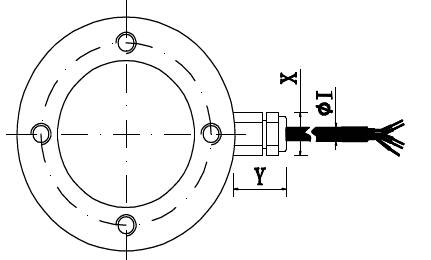

产品量程及尺寸图纸：
| Range | A | B | C | D | E | F | G | H | K | X | Y | I | J | Z | M | Weight |
| 0.5-10KN | 54 | 50 | 34 | 8.5 | 5 | 13 | 47 | 5.5 | 42 | 10 | 13 | 3 | 9 | 9 | 8-M5 | |
| 20~100KN | 95 | 90 | 55 | 15 | 5.5 | 20 | 72 | 11 | 70 | 15.7 | 14 | 5 | 10.5 | 14 | 16~M10 |
产品重要的技术参数：
|
量程 Capacity |
0-100KN |
材质 Material |
不锈钢Stainless Steel |
|
输出活络度 Rated Output |
1.0~1.5mV/V |
输出电阻 Output Impedance |
700± 3Ω |
|
零点输出 Zero Balance |
± 2 % F.S. |
绝缘电阻 Insulation |
≥5000MΩ/100VDC |
|
非线性 Non-linearity |
0.1-0.5% F.S. |
使用电压 Recommended Excitation |
5-10V |
|
滞后 Hysteresis |
0.1-0.5% F.S. |
最大使用电压 Maximum Excitation |
15V |
|
沉复性 Repeatability |
0.1-0.5% F.S. |
温度赔偿领域 Compensated Temp Range |
- 10 ~ 60 ℃ |
|
蠕变 （30分钟）Creep (30min) |
0.1% F.S. |
工作温度 领域 Operating Temp Range |
- 20 ~ 80℃ |
|
温度活络度漂移Temp Effect on Output |
0.05% F.S. / 10℃ |
安全超载 Safe Load Limit |
200% |
|
零点温度漂移 Temp Effect on Zero |
0.05% F.S. / 10℃ |
极限超载 Ultimate Load Limit |
300% |
|
输入电阻 Input Impedance |
750±5Ω |
电缆线尺寸 Cable Size |
φ3-5x 3m |
|
电缆线衔接方式Wire Connection |
Ex + : 红 Red; Ex - : 黑 Black; Sig + : 绿 Green; Sig - : 白 White |
||
其他信息：
如您有其他的必要，如量程、尺寸、装置地位、内置变送器等其他要求，请于我们联系，我们可为您量身定做。
也欢迎您来我司莅临领导。
