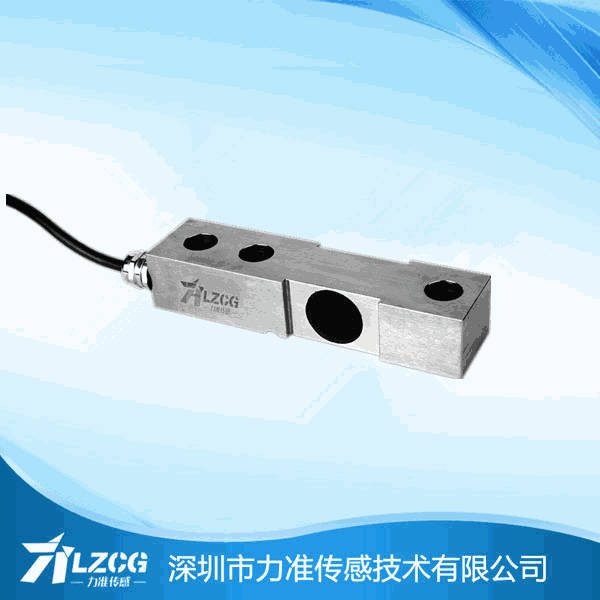

悬臂梁传感器LF-51
产品特点及用处：
剪切式（平行梁式结构）合金钢造称沉传感器。精度高、抗偏载、超载能力强，持久不变好。
合用于各类地上衡，地中衡，配料秤及工业称沉系统。

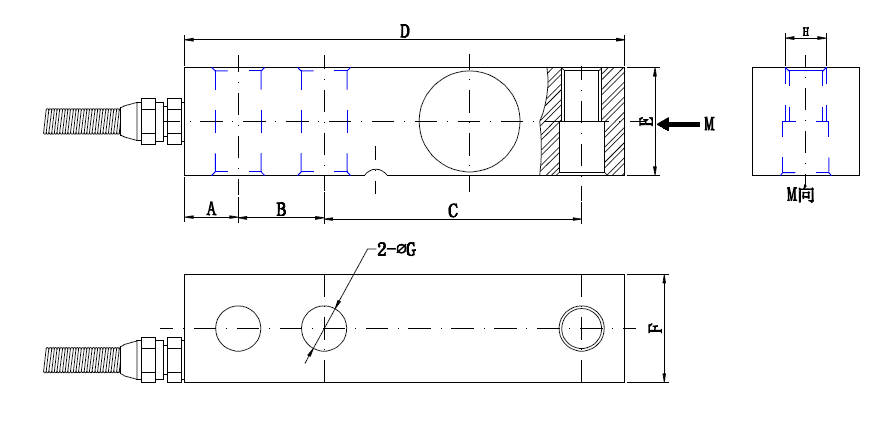

产品量程及尺寸图纸：
Range(kg)
Size
Weight
A
B
C
D
E
F
G
H
100/200/250
15.8
25.4
76.2
130.2
25.4
31.8
13.5
1/2 20UNF M12*1.75
500/1000/1500/2000
15.8
25.4
76.2
130.2
31.8
31.8
13.5
1/2-20UNF M12*1.75
2500/5000
19.1
38.1
95.3
171.5
38.1
31.8
19.8
3/4-16UNF M20*2.5
7500/10000
25.4
50.8
123.9
225.6
50.8
50.8
26.2
1/4-12UNF M30*2
产品重要的技术参数：
量程 Capacity
0~0.1,0.2,0.5,1,2,5,7.5,10t
材质 Material
合金钢/不锈钢AlloydSteel/Stainless Steel
输出活络度 Rated Output
2.0/3.0±10%mV/V
输出电阻 Output Impedance
350± 3Ω
零点输出 Zero Balance
± 2 % F.S.
绝缘电阻 Insulation
≥5000MΩ/100VDC
非线性 Non-linearity
0.03% F.S.
使用电压 Recommended Excitation
5-10V
滞后 Hysteresis
0.03% F.S.
最大使用电压 Maximum Excitation
15V
沉复性
Repeatability
0.03% F.S.
温度赔偿领域Compensated Temp Range
- 10 ~ 60 ℃
蠕变 （30分钟）
Creep (30min)
0.03% F.S.
工作温度 领域
Operating Temp Range
- 20 ~ 80℃
温度活络度漂移Temp Effect on Output
0.05% F.S. / 10℃
安全超载 Safe Load Limit
150%
零点温度漂移
Temp Effect on Zero
0.05% F.S. / 10℃
极限超载
Ultimate Load Limit
200%
输入电阻 Input Impedance
385±5Ω
电缆线尺寸 Cable Size
φ 5x 3m
电缆线衔接方式Wire Connection
Ex + : 红 Red; Ex - : 黑 Black; Sig + : 绿 Green; Sig - : 白 White
其他信息：
如您有其他的必要，如量程、尺寸、装置地位、内置变送器等其他要求，请于我们联系，我们可为您量身定做。
也欢迎您来我司莅临领导。
