压力变送器有关参数

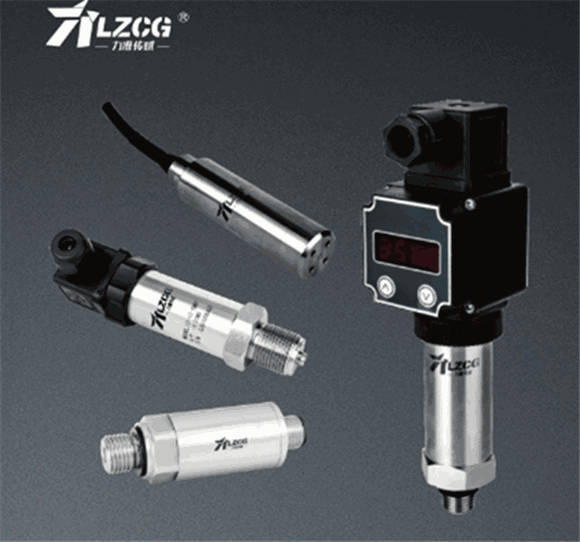

  LP-9T系列压力变送器压力敏感主题选取了高机能的硅压阻式压力充油芯体，可内置专用集成电路将传感器毫伏信号转换成尺度电压、电流或频率信号，能够直接与推算机接口卡、节造仪表、智能仪表或PLC等方便相连。

    远距离传输能够选取电流输出方式。LP-9T系列拥有体积幼、沉量轻、全不锈钢密封结构，可在侵蚀性环境中工作。

该产品装置方便简洁，拥有极高的抗振和抗冲击机能，宽泛利用于过程节造、航空、航天、汽车、医疗设备等。

2、技术指标

1）电源：24（12~36）VDC；

2）输出：4～20mA；

3）精度：0.5% F.S；

4）工作温度：-20℃～80℃；

5）变送器的正确度等级分为：

   0.25级，根基误差为±0.25；
   0.5级，根基误差为±0.5；
   1级，根基误差为±1.0（根基误差以量程的百分数暗示）。

6）热零点漂移:

环境温度偏离参比工作前提时，变送器的零点漂移应不大于0.05%FS/℃。

7）热活络度漂移:

环境温度偏离参比工作前提时，变送器的满量程漂移应不大于0.05%FS/℃。

8）绝缘电阻:

在参比工作前提下，变送器各端子对地之间的绝缘电阻不得低于250MΩ/250V。

9）赔偿领域：-10℃～70℃（恒流）；-20℃～80℃（恒压）。

10）响应功夫：≤1ms（上升到90%FS）。

11）振动：20g/（20～2000）Hz。

12）冲击：100g，10ms

13）使用寿命：10X106 (cycles)

3、电气衔接

电流：数字“1”/红线：24VDC；
         数字“2”/绿线：电流输出。
电压：数字“1”/红线：24VDC；
        数字“2”/绿线：电源-；

        数字“3”/黄线：电压输出+。

赫斯曼接头 DIN43650


4、装置步骤

1）选择易于操作、守护的处所进行装置；

2）应尽量远离振动源装置；

3）应尽量远离热源的处所；

4）最好通过阀门与丈量管路衔接；

5）装置时用扳手夹紧在变送器六方处；

6）操作时Hirschmann接头与表壳衔接处不能动弹。
7）搬运与装置变送器时应幼心审慎，预防元器件受冲击而败坏，影响电路的机能。

8）变送器进压口内有隔离膜片，切勿报答用异物触碰。

---
