电阻应变式称沉传感器的道理
起源：http://www.ligentcn.com/news/1934.html颁布功夫：2020-02-18
- 力控传感器造作商 ，打造自动化领域优良品牌 ，助力工业4.0时期 -
道理：
电阻应变式称沉传感器是基于这样一个道理：弹性体（弹性元件 ，敏感梁）在表力作用下产生弹性变形 ，使粘贴在他表表的电阻应变片（转换元件）也伴同产生变形 ，电阻应变片变形后 ，它的阻值将产生变动（增大或减� 。� ，再经相应的丈量电路把这一电阻变动转换为电信号（电压或电流） ，从而实现了将表力变换为电信号的过程 。
由此可见 ，电阻应变片、弹性体和检测电路是电阻应变式称沉传感器中不成短缺的几个重要部门 。下面就这三方面简要论说 。
一、电阻应变片
电阻应变片是把一根电阻丝机械的散布在一块有机资料造成的基底上 ，即成为一片应变片 。他的一个沉要参数是活络系数K 。我们来介绍一下它的意思 。
设有一个金属电阻丝 ，其长度为L ，横截面是半径为r的圆形 ，其面积记作S ，其电阻率记作ρ ，这种资料的泊松系数是μ 。倒剽根电阻丝未受表力作用时 ，它的电阻值为R：
R = ρL/S（Ω） （2—1）
当它的两端受F力作用时 ，将会伸长 ，也就是说产生变形 。设其伸长ΔL ，其横截面积则缩幼 ，即它的截面圆半径削减Δr 。此表 ，还可用尝试证明 ，此金属电阻丝在变形后 ，电阻率也会有所扭转 ，记作Δρ 。
对式（2--1）求全微分 ，即求出电阻丝伸长后 ，它的电阻值扭转了几多 。我们有：
ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 （2—2）
用式（2--1）去除式（2--2）得到
ΔR/R = Δρ/ρ + ΔL/L – ΔS/S （2—3）
另表 ，我们知路导线的横截面积S = πr2 ，则 Δs = 2πr*Δr ，所以
ΔS/S = 2Δr/r （2—4）
从资料力学我们知路
Δr/r = -μΔL/L （2—5）
其中 ，负号暗示伸长时 ，半径方向是缩幼的 。μ是暗示资料横向效应泊松系数 。把式（2—4）（2—5）代入（2--3） ，有
ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L
=（1 + 2μ（Δρ/ρ）/（ΔL/L））*ΔL/L
= K *ΔL/L （2--6）
其中
K = 1 + 2μ +（Δρ/ρ）/（ΔL/L） （２--７）
式（2--6））说了然电阻应变片的电阻变动率（电阻相对变动）和电阻丝伸长率（长度相对变动）之间的关系 。
必要注明的是：活络度系数K值的大幼是由造作金属电阻丝资料的性质决定的一个常数 ，它和应变片的状态、尺寸大幼无关 ，分歧的资料的K值通常在1.7—3.6之间 ；其次K值是一个无因次量 ，即它没有量纲 。
在资料力学中ΔL/L称作为应变 ，记作ε ，用它来暗示弹性往往显得太大 ，很不方便
时时把它的百万分之一作为单元 ，记作με 。这样 ，式（２--６）常写作：
ΔR/R = Kε (2—8)
二、弹性体
弹性体是一个有特殊状态的结构件 。它的职能有两个 ，首先是它接受称沉传感器所受的表力 ，对表力产生反作使劲 ，达到相对静平衡 ；其次 ，它要产生一个高品质的应变� 。ㄇ� ，使粘贴在此区的电阻应变片比力梦想的实现应变棗电信号的转换工作 。
以悬臂梁称沉传感器的弹性体为例 ，来介绍一下其中的应力散布 。
设有一带有肓孔的长方体悬臂梁 。
肓孔底部中心是接受纯剪应力 ，但其上、下部门将会出现拉伸和压缩应力 。主应力方向一为拉神 ，一为压缩 ，若把应变片贴在这里 ，则应变片上半部将受拉伸而阻值增长 ，而应变片的下半部将受压缩 ，阻值削减 。下面列出肓孔底部中心点的应变表白式 ，而不再推导 。
ε = （3Q（1+μ）/2Eb）*（B（H2-h2）+bh2）/ （B（H3-h3）+bh3） （2--9）
其中：Q--截面上的剪力 ；E--扬氏模量：μ—泊松系数 ；B、b、H、h—为梁的几何尺寸 。
必要注明的是 ，上面分析的应力状态均是“部门”情况 ，而应变片现实感触的是“均匀”状态 。
三、检测电路
检测电路的职能是把电阻应变片的电阻变动转变为电压输出 。由于惠斯登电桥拥有好多利益 ，如能够抑造温度变动的影响 ，能够抑造侧向力滋扰 ，能够比力方便的解决称沉传感器的赔偿问题等 ，所以惠斯登电桥在称沉传感器中得到了宽泛的利用 。
由于全桥式等臂电桥的活络度极度高 ，各臂参数一致 ，各类滋扰的影响容易相互抵销 ，所以称沉传感器均选取全桥式等臂电桥 。
价廉物美、德国品质、中国价位、美国效能
产品技术持续创新、新品研发能力强
品牌实力传运城国工艺技术——30年传感器出产经验;
J9集团传感为多种工业领域提供齐全的自动化力控解决规划

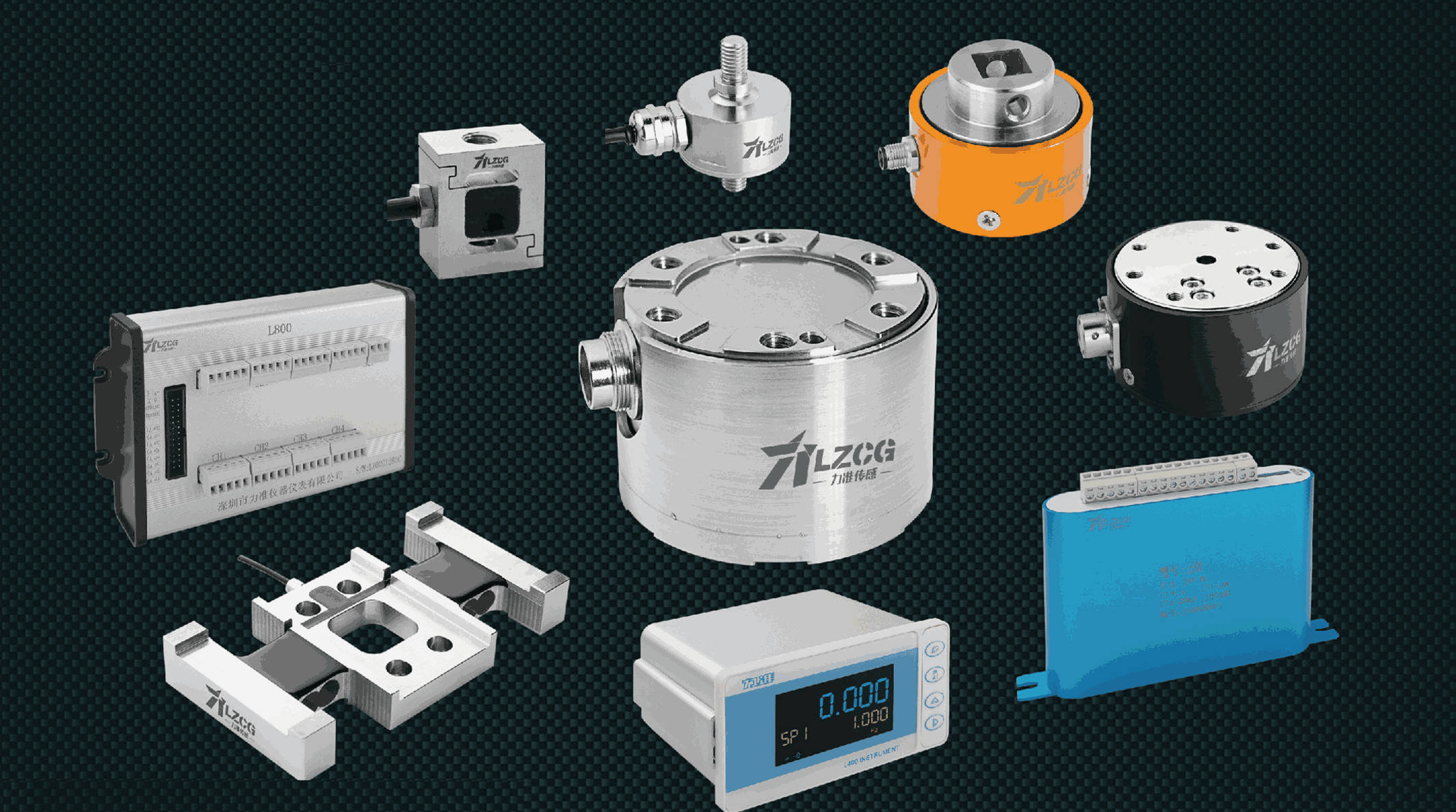

丽江市J9集团传感技术有限公司是专业出产高品质、高精度测力传感器厂家 。重要产品有微型拉压力传感器、拉杆式拉压传感器、S型拉压力传感器、环形传感器、柱式传感器、轴销类传感器、称沉类传感器、多轴力传感器、扭矩传感器、微型位移传感器、压力变送器（液压传感器）、变送器/放大器、节造仪表、以及手持仪等力控产品达百余种 ，并已获得多项国度专利 ；
