压力变送器的工作道理与装置方式

价廉物美、德国品质、中国价位、美国效能

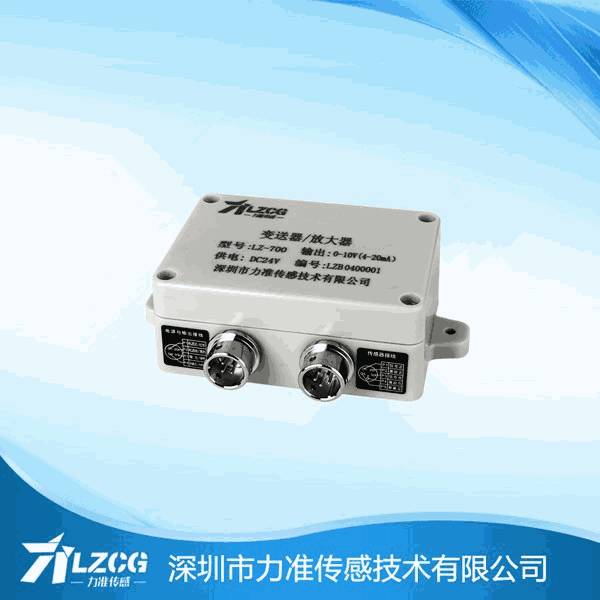

压力变送器是把气体或液体的压力转换为可使用的电 信号的器件。压力变送器按接线方式，可分二线造，三线造，四线造。楼主看到的应该是四线造的。两根电源线，两根信号线。电源接24v直流电，简 单的检测步骤是用一只电流表或电压表，接信号线两端。电源接上后，电流表会有4ma电流或电压表有0v或1V电压。

此刻的变送器通常都有4个接线端子，两个是接线的，另表两个不用接线，变送器的DC24V电源线同时就是4～20mA的信号反馈线，也就是说，你的二次表或者DAS(数据采集系统)的AI点要带DC24V输出。

通常输出的信号是电流4-20MA，0-20MA，或电压0-5V，1-5V，0-10等，通常电流型的是二线或四线造，电压的三线造输出。目 前市的变频器好多是没有24VDC供电电源的，大部份是10V，有些功耗较大的变送器，10VDC的电源无法带头，那么只能表接供电源24VDC。这样变 频器就出现了四个接线端子：供电+，供电-，反馈+和反馈-。电流型四线造接线方式：电源+==供电+;电源-==供电-;信号+==反馈+，信号-== 反馈-。电流型二线造接譬喻式：电源+==供电+;信号+==反馈+，供电-==反馈-。电压型三线造接线方式：电源+==供电+;电源-(信号-)== 供电-;信号+==反馈+，电源-(信号-)==反馈-。

压力变送器能够直接和变频器衔接的，电源能够用变频器上的24V电源，将压力变送器串接在到信号回路即可。

看压力变送器是电流型，还是电压型!看清输出电压压力变送器的电压输出端接变频器的表接可调电压输入端，压力变送器和变频器的表接可调地相衔接硬件变实现了软件你要设施正回转，频率转速和驱动方式。
